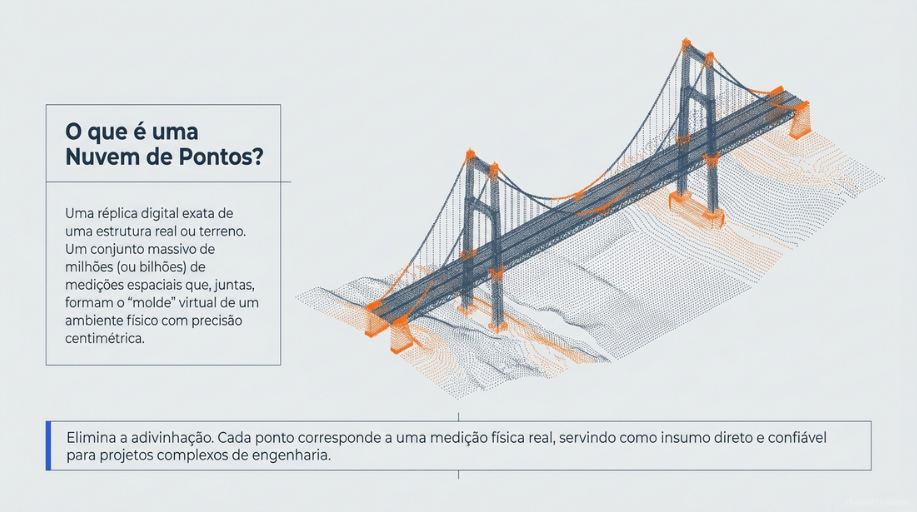

Uma Nuvem de Pontos (Point Cloud) é um conjunto de milhões (ou bilhões) de pontos georreferenciados no espaço tridimensional (eixos X, Y e Z), gerados a partir do escaneamento de um ambiente ou objeto físico. Ela funciona como um "molde" ou réplica digital exata de uma estrutura real, capturando com precisão centimétrica a forma, a dimensão e a posição de cada superfície mapeada.

Como a nuvem de pontos é gerada?

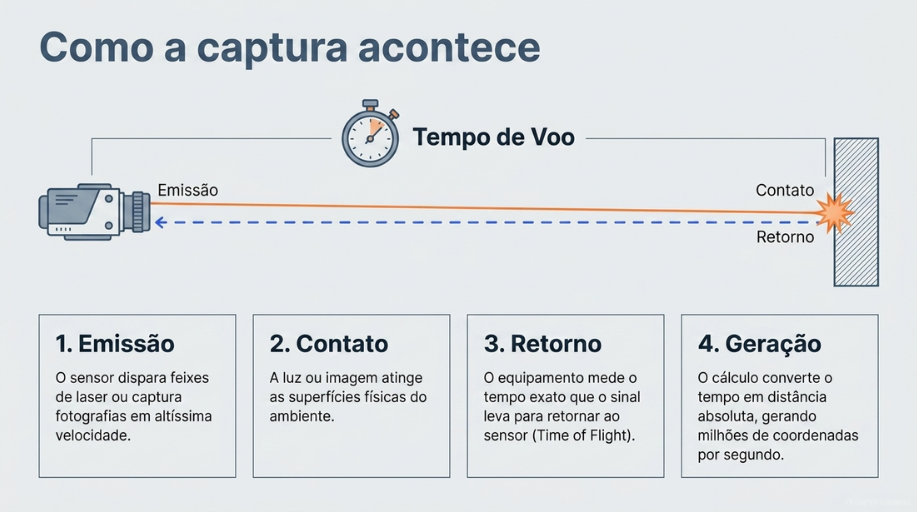

Durante o processo de captura de realidade (utilizando o Laser Scanners 3D / LiDAR), o feixe de luz ou a imagem atinge as superfícies físicas e retorna ao sensor. O equipamento calcula a distância e a posição exata de cada ponto de contato, registrando também dados adicionais como:

• Coordenadas Espaciais (X, Y, Z): Posição geográfica exata no espaço.
• Refletância/Intensidade: Propriedade do material atingido pelo laser.
• Informação de Cor (RGB): Fotografia sobreposta para dar textura realista à nuvem.

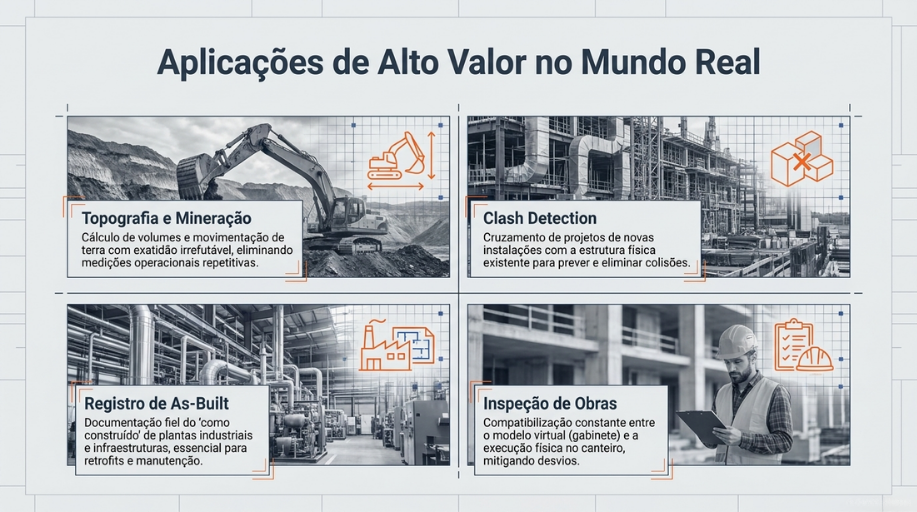

Para que serve em projetos de Engenharia e BIM?

• Base para Modelagem 3D (Scan-to-BIM): Serve como o "gabarito" digital sobre o qual arquitetos e engenheiros desenham e parametrizam o modelo BIM no software (como o Revit).
• Inspeção e Medição Remota: Permite extrair distâncias, áreas, volumes e elevações direto no computador, eliminando a necessidade de re-visitas ao campo.
• Detecção de Interferências (Clash Detection): Permite cruzar o projeto de uma nova instalação com a estrutura existente para identificar conflitos antes da execução da obra.
• Registro de As-Built: Documenta o estado real e atual da edificação ou planta industrial para fins de reforma, retrofit ou gestão de ativos.

Em resumo, a nuvem de pontos é a ponte entre o mundo físico e o ambiente virtual de projeto, garantindo total confiabilidade aos dados de campo.
